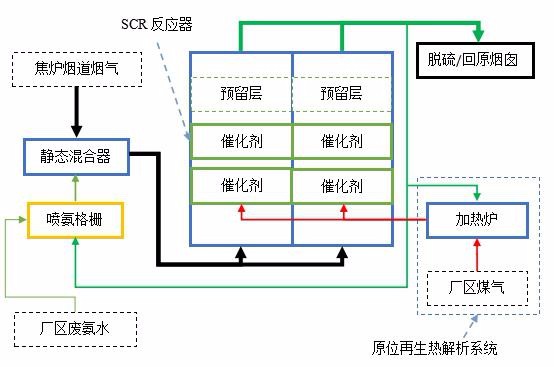

烟气与设置在SCR反应器进口前的喷氨格栅喷出来的氨气在静态混合器里进行充分混合，然后混合好的烟气从SCR反应器进口进入，经过烟气均流板进入SCR反应区与中低温催化剂进行SCR脱硝反应，脱除NOx后的烟气从SCR反应器出口排出。当系统运行一定时间后，为了使催化剂活性稳定（防止催化剂表面沉积较多粘稠状硫酸氢铵），采用原位再生热解析系统对催化剂进行再生。

中低温脱硝催化剂：安徽威达环保科技股份有限公司联合中国科学院过程工程研究所耗时3年共同研发出适用于焦炉烟道气中低温SCR脱硝所需的中低温催化剂，获得美国和中国发明专利授权。并且，催化剂各项性能指标检测合格，性能优于市场现有商用催化剂。

1）脱硝效率高，可达90%以上；

2）对焦炉负荷变化适应性强；

3）SO2/SO3转化率和NH3逃逸率低；

4）所采用的催化剂温度窗口宽、活性好、失活率低、寿命长；

5）脱硝系统气流分布均匀，阻力小；

6）技术成熟，运行可靠，安全性高，便于安装维护。
